Area de Repetidores del Alto del Pino


La caseta y área de repetidores de URE Valencia está situada en el Alto del Pino (locator IM99TQ y altura 716 metros), monte de utilidad pública nº 105 correspondiente al término municipal de Serra en la provincia de Valencia, en medio de la sierra de La Calderona. Se construyó en 1977 bajo la responsabilidad de URE y era una concesión por 31 años, de acuerdo con el expediente nº 643 de ocupación de monte público de ICONA. Desde el 14 de marzo de 2014 disponemos de nueva autorización de ocupación por 30 años más (2044), según resolución del expediente de ocupación OCM V-002/2013.

La caseta es una construcción de base cruciforme diseñada por el arquitecto y radioaficionado D. Mariano Soria Giner, EA5MS. Dispone de tres zonas internas para la ubicación de repetidores. El área se encuentra vallada y tiene una superficie de unos 104 metros cuadrados. La torre es autosoportada, (sin vientos), de unos 15 metros de altura (de las de baja tensión).

Tenemos Luz a 220v, gracias a que esta conectada al transformador de la zona, por ello dispone de su propio contador.

La autorización para la instalación del primer repetidor, R1, llegó el 12 de febrero de 1990 y se le asignó el indicativo EA5A.

En la instalación, tenemos un libro de visitas desde el año 1988, donde anotamos cada vez que subimos, la temperatura interior de la caseta y los trabajos que hemos realizado que se rubrican, por todos los que participan en la visita.

En el año 2013 nos cambiaron la acometida de todas las casetas de ese pico y en el año 2014 contratamos a un electricista de la zona, para adecuamos la instalación del interior, colocando un nuevo cuadro eléctrico con un seccionador automático rearmable, independizando los enchufes de cada zona con un magnetotermico, para adecuarlo a la normativa actual, se ha colocado un anillo de tierra interior y se han instalado dos extintores, uno de CO2 para el interior y otro de polvo polivalente ABC para el exterior, colocamos una mesa abatible con unos casilleros colgados para componentes, para crear una zona de taller, también compramos cuatro sillas plegables, para poder trabajar sentados.

Actualmente en la caseta, hay 3 repetidores analógicos y 4 digitales con sus nuevos indicativos ED5 según se muestra en la siguiente tabla.

Tabla de repetidores de la UREV
NEW ID. OLD.ID. INDICATIVO RX (mHZ) TX (mHZ) TONO TECNOLOGIA OBSERVACIONES
RV50 R-1 ED5YAP 145.025 145.625 88.5 ANALOGICO ECHOLINK -R
RU754 RU-101 ED5YAJ 431.825 439.425 88.5 ANALOGICO ECHOLINK -R
RS-4   ED5YAJ 1.270.100 1.298.100   --- ANALOGICO (Pruebas-Pruebas)
    ED5ZAB 144.800 144-800   --- DIGIPEATER  PACKET APRS
RU656   ED5ZAB 430.600 438.200   --- DIGITAL DV DSTAR
RU668   ED5ZAB 430.750 438.350   --- DIGITAL DN C4fm (Pruebas)
RU674   ED5ZAB 430,825 438.425   --- DIGITAL DMR

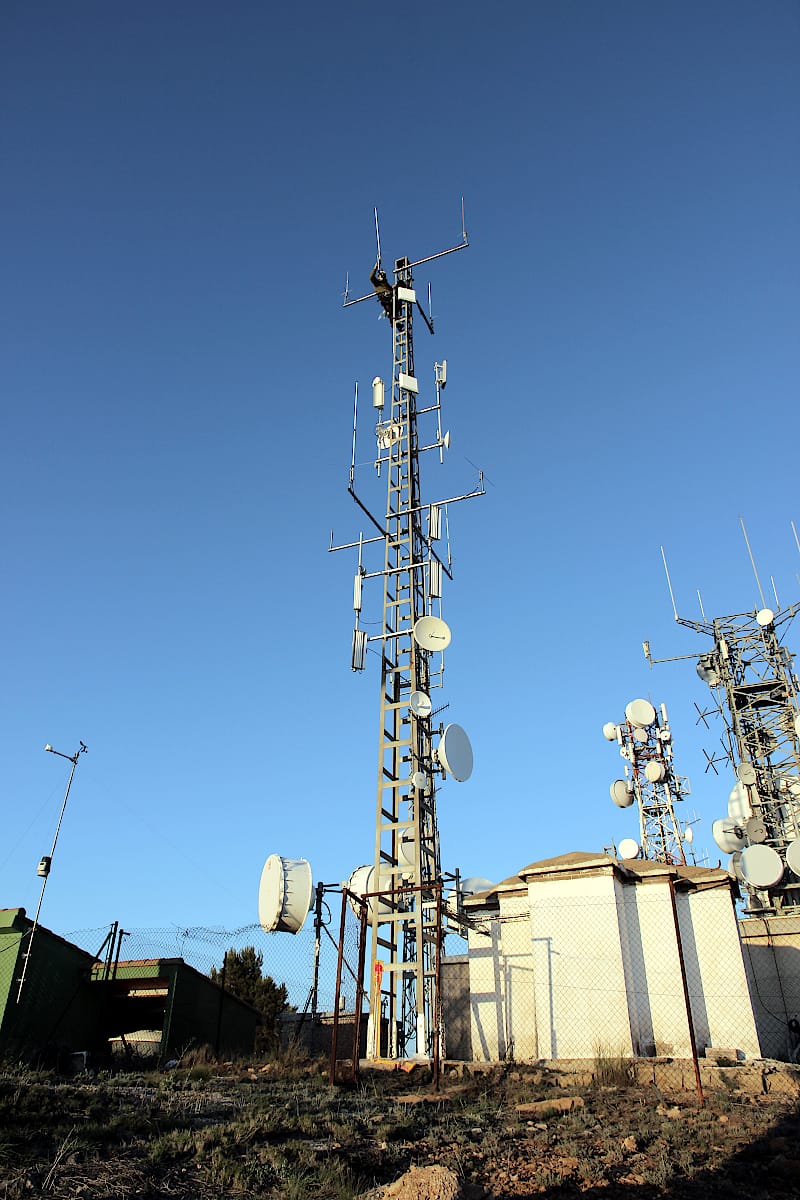

Nuestras antenas, estan colocadas en dos crucetas de 4 antenas verticales en la parte superior, 4 antenas verticales en la parte inferior. más dos paneles Wimo de 1200 del proyecto de ATV.

Si quieres ver un video de cuando se instaló la torre actual, copia en tu navegador en el siguiente enlace.

https://youtu.be/KaHmQngCcZg?feature=shared

Actualmente, compartimos caseta y torre, con una empresa de Internet Rural que nos permiten tener internet dentro de la caseta, por eso hemos anulado nuestro enlace de 5gb con la UPV y es por eso que en la torre han proliferado los paneles para los enlaces de esta empresa.



En el mes de septiembre del 2020 la JD, con un grupo de voluntarios, realizó un desbrozado de la parcela de la caseta.

En el mes de Octubre del 2021 Ernesto EA5LQ, nos conecto a tierra los chasis de todos los repetidores y sus racks, un trabajo muy necesario y profesional, para descargar la posible estática que recojan las antenas de fibra por el viento.

Esta situada a pocos kilómetros de la población de Serra, muy cerca del conocido mirador del Garbí.

Vistas hacía el este a la zona del Puerto de Sagunto.

Vistas hacía el sur, la ciudad de Valencia y su area metropolitana.
